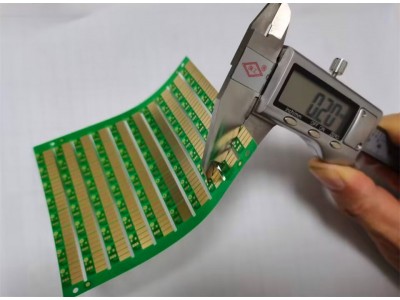

深圳市廣大綜合電子有限公司是一家專注生產銷售超薄PCB線路板的廠家，公司位于深圳寶安區，公司現有員工300余人，每月可生產各種類型線路板12000平米。我司80%的產品為超薄PCB產品，最薄單層板可以做到0.1mm，雙層板0.15mm，四層板0.35mm.生產技術在行業中遙遙領先！產品主要面向物聯網行業。主要生產智能卡M1，ID，4001產品的基板和感應銅線圈PCB基板。產品被廣泛用于各類智能感應行業，如智能門禁卡，地鐵單程票，抗金屬卡，智能電子車牌，NFC無線支付等 我公司秉著誠信互利的原則與廣大商家合作！歡迎各位廠家咨詢，訂制！



PCB技術參數：



1.層數/Layer Counts 1~20

2.大板厚/Board Thickness 10.0mm

3.小板厚/Board Thickness 0.1mm

4.小鉆孔孔徑/Drill Size 機械孔/CNC:0.2mm

5.激光孔/Laser:4mil

6.大板厚孔徑比/Aspect Ratio 16:1

7.大尺寸/Dimension 610mm×1100mm

8.小線寬&間距/Line&Space 3mil/3mil

9.阻抗公差/Impedance Tolerance ±10%

10.小絕緣層厚度/Min Core Thickness  3mil

11.表面處理/Surface Finish  表面抗氧化/OSP 無鉛噴錫HASL PB FREE / 有鉛噴錫HASL 化學鎳金/Immersion Gold

12.板材/Materials   Common FR4 ， S1141 MTC-97 LDPP，   High Tg FR4  S1170  GA170 S1000-2

13.阻焊顏色：綠色、黑色、藍色、白色、黃色、紫色等

14.字符顏色：白色、黃色、黑色等

15.可靠性測試：開/短路測試、阻抗測試等

16.客戶文件格式：PROTEL99、DXP 、GERBER、PADS、AUTOCAD、layout文件或者樣板實物
