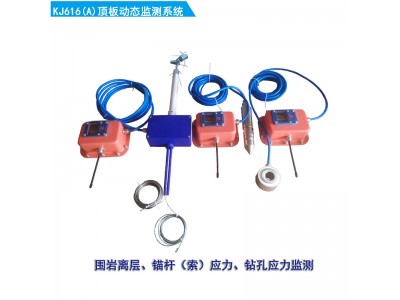

KJ616（A）煤礦頂板動態監測系統是用于煤礦綜采支架工作阻力的計算機測量系統。系統將計算機檢測技術、數據通訊技術和傳感器技術融為一體，實時監測綜采支架工作阻力等礦壓參數，便于評價支架工作狀態及支架與地質條件的適應性，研究采掘工作面礦壓顯現特征，為工作面頂板管理等工作提供依據。

二、KJ616（A）煤礦頂板動態監測系統基本功能：
1、數據采集功能
系統應具有礦山壓力、應力和頂板位移模擬量采集、顯示及報功能。
2、存儲和查詢功能
2.1系統具有存儲和查詢功能，內容包括：
a) 重要測點模擬量的實時監測值；
b) 模擬量統計值；
c) 報及解除報時刻及狀態；
d)設備故障/恢復正常工作時刻及狀態等。
3、顯示功能
3.1系統具有列表顯示功能。其中模擬量及相關顯示內容包括：地點、名稱、單位、報門限、監測值、傳感器工作狀態、報及解除報狀態和時刻等。
3.2系統具有模擬量實時曲線和歷史曲線顯示功能。在同一坐標上用不同顏色顯示值、平均值、小值等曲線。在一屏上，能同時顯示不小于3個模擬量，并設時間標尺，可顯示出對應時間標尺的模擬量值。
3.3系統具有模擬動畫顯示功能。顯示內容包括：工藝流程模擬圖、相應模擬量數值等。具有總圖加局部放大等方式。
3.4系統具有系統設備布置圖顯示功能。顯示內容包括：傳感器、主站、分站的設備名稱、相對位置和運行狀態等。若系統龐大一屏無法容納，可總圖加局部放大。
4、打印功能
系統具有報表、曲線、模擬圖、初始化參數等召喚打印功能。
5、人機對話功能
系統具有人機對話功能，以便于系統生成、參數修改、功能調用、控制命令輸入等。
6、自診斷功能
系統具有自診斷功能。當系統中傳感器、主站、分站發生故障時，報并記錄故障時刻和故障設備，以供查詢及打印。
7、雙機切換功能
系統具有雙機切換功能。系統主機應雙機備份，并具有手動切換功能。當工作主機發生故障時，備份主機投入工作。
8、數據備份功能
系統具有數據備份功能。
9、備用電源
系統具有備用電源。當電網停電后，系統應能對礦山壓力、應力和頂板位移主要監控量繼續監控。
10、防雷保護功能
在中心站機房交流供電進線處接有DXH06-F電源防雷器進行防雷保護。
11、其他功能
a)系統具有網絡通信功能；
b)系統具有軟件自監視功能；
c)系統具有軟件容錯功能；
d)系統具有實時多任務功能，能實時傳輸、處理、存儲和顯示信息，并根據要求實時控制，能周期地循環運行而不中斷。

三、KJ616（A）煤礦頂板動態監測系統主要技術指標
1、模擬量輸入傳輸處理誤差
模擬量輸入傳輸處理誤差應不大于1.0%。
2、巡檢周期
系統巡檢周期應不大于30s。
3、畫面響應時間
調出整幅畫面85%的響應時間應不大于2s，其余畫面應不大于5s。
4、誤碼率
誤碼率應不大于10-8。
5、傳輸距離
a) 計算機至RS485/USB轉換器、轉換器至接口的傳輸距離為2m。
b）接口至主站的傳輸距離為10km（使用MGTSV(2～96)B通信光纜）；
c) 主站至分站的傳輸距離為2km（使用MHYV 1×4（7/0.37mm）通信電纜，單芯芯線截面積為0.75mm2）；
d）分站至傳感器的無線傳輸距離為100m（無遮擋）。
6、監控容量
系統多可接入8臺分站，每臺分站多可接入64臺配套傳感器。
7、雙機切換時間
從工作主機故障到備用主機投入正常工作時間應不大于5min。
8、備用電源工作時間
在電網停電后，備用電源應能保證系統連續監控時間不小于2h。
9、存儲時間
重要監測點模擬量的實時監測值存盤記錄保存7d以上。模擬量統計值、報/解除報時刻及狀態、設備故障/恢復正常工作時刻及狀態等記錄保存1年以上。當系統發生故障時，丟失上述信息的時間長度不大于5min。
10、統計時間
模擬量統計值應是5min的統計值。
11、Z大組合負載及本安供電距離
KDW28-1(A)礦用隔爆兼本安不間斷電源,1路18V（ib等級，開路）：可給1臺KJ616（A）-J礦用本安型數據傳輸接口或KJ616（A）-F1礦用本安型傳輸主站或KJ616（A）-F2礦用本安型監測分站供電，
供電距離為5m（使用MHYV 1×4（7/0.37mm）通信電纜，單芯芯線截面積為0.75mm2）。

四、傳輸性能
1、計算機與RS485/USB轉換器的傳輸
1)傳輸方式：USB；
2)接口數量：計算機2個，RS485/USB轉換器1個。
2、RS485/USB轉換器與接口之間的傳輸
1)傳輸方式：主從式、半雙工、RS485；
2)傳輸速率：115200bps；
3)接口數量：轉換器1個，接口2個。
3、接口與主站之間的傳輸
1)傳輸方式：以太網光信號（波長1310nm）；
2)傳輸速率：100Mbps；
3)光發射功率：（-20～0）dBm；
4)接口數量：接口1個、主站1個；
4、主站與分站之間的傳輸
1)傳輸方式：主從式、半雙工、RS485；
2)傳輸速率：4800bps；
3)接口數量：主站1個，分站1個。
5、分站與配套傳感器之間的傳輸
1)傳輸方式：GFSK無線傳輸；
2)中心工作頻率：450MHz±2MHz；
3)發射功率：-20dBm～20dBm。

五、故障分析與排除
1)在進行數據通訊時，周圍不得有強磁場或搖動正壓傳感器和通訊子站。
2)防爆電源輸入電壓指示燈不亮，保險絲燒斷，更換保險絲。
3)電纜與電纜連接時，不得用簡單的膠布包接。
