精確提供和測量電壓和/或電流，廣泛應用于各種電器特性參數測試中，如IV掃描；當電源時可作為可編程電壓源或可編程電流源；當萬用表時可作為數字電壓表(電流源,輸出電流為0,測電壓)或數字電流表(電壓源,輸出電壓為0,測電流)或數字歐姆表(電流源,輸出電流為一定值,測電壓)；當電子負載時可作為可編程恒壓負載或可編程恒流負載；當電源/測量表組合（SMU）時給電壓測量電流或給電流測量電壓；

源表突出特點：使用一臺儀器進行多種測量 ；

數字源表功能：

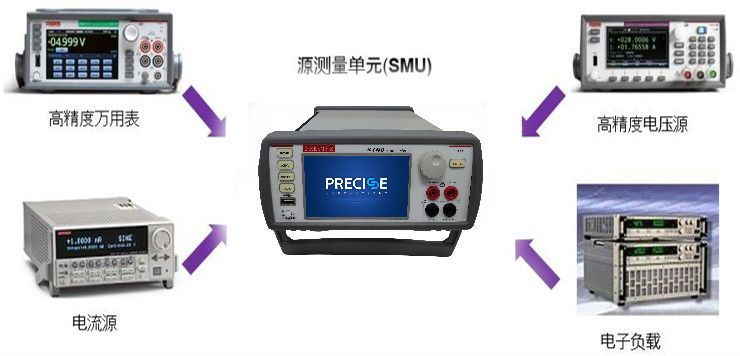

①集合電壓源、電流源、電壓表、電流表、電子負載的功能于一身，廣泛用于各類精密器件的測量。

②四象限工作，可作為源或負載

普賽斯S型數字源表應用：分立半導體器件特性測試，電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SIC等；能量與效率特性測試，LED/AMOLED、太陽能電池、電池、DC-DC轉換器等；傳感器特性測試，電阻率、霍爾效應等；有機材料特性測試，電子墨水、印刷電子技術等；納米材料特性測試，石墨烯、納米線等；

普賽斯源表應用方案：二極管IV測試、激光二極管LIV測試、三極管MOS管IV測試、APD管IV測試、太陽能電池板特性參數測試、電池充放電特性參數測試、電化學循環伏安測試；

額外功能（軟件實現的）：二極管IV掃描及參數分析、三極管IV掃描及參數分析、LIV測試系統、太陽能電池放電測試系統、電池充放電循環系統等；

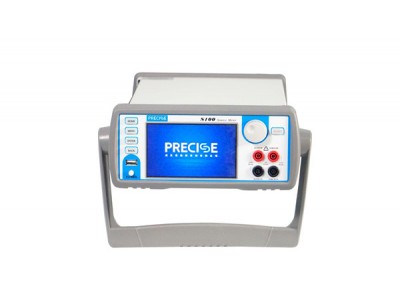

S型數字源表特點

5寸800*480觸摸顯示屏，全圖形化操作

內置強大的功能軟件，加速用戶完成測試，如LIV、PIV

源及測量的準確度為0.1%，分辨率5數位

四象限工作（源和肼），源及測量范圍：電流100pA~1A，電壓0.3mV~300V

豐富的掃描模式，支持線性掃描、指數掃描及用戶自定義掃描

支持USB存儲，一鍵導出測試報告

支持多種通訊方式，RS-232、GPIB及以太網

S型數字源表技術參數

最大輸出功率：30W，4象限源或肼模式；

源限度：電壓源：±30V（≤1A量程），±300V（≤100mA量程）；

電流源：±1.05A（≤30V量程），±105mA（≤300V量程）；

過量程： 105%量程，源和測量；

穩定負載電容：<22nF；

寬帶噪聲(20MHz)：2mV RMS（典型值），<20mV Vp-p（典型值）；

線纜保護電壓：輸出阻抗1KΩ，輸出電壓偏移<80uV；

最大采樣速率：1000 S/s；

觸發：支持IO觸發輸入及輸出，觸發極性可配置；

輸出接口：前后面板香蕉頭插座輸出，同一時刻只能用前或者后面板接口；

通信口：RS-232、GPIB、以太網；

電源：AC 100~240V 50/60Hz；

工作環境：25±10℃；

尺寸：106mm高 × 255mm寬 × 425mm長；

有關VF_VR_IR直流參數測試源表的更多信息，請聯系生產廠家普賽斯儀表銷售專員一八一四零六六三四七六為您解答：

用途：

結構：

原理：

額外功能（軟件實現的）：

應用領域：

應用方案

替代方案：

源表變形


VF_VR_IR直流參數測試源表聯系我們：
