容積式換熱器是利用冷、熱流體交替流經蓄熱室中的蓄熱體(填料)表面，從而進行熱量交換的換熱器，容積式換熱器間壁式換熱器的冷、熱流體被固體間壁隔開，并通過間壁進行熱量交換的換熱器，因此又稱表面式換熱器。



    容積式換熱器是我廠引進吸取德國、加拿大等國家先進技術的基礎上與中國熱物理研究所低漫技術研究中心等有關院校精心研制而成。



     容積式換熱器適用于一般工業及民用建筑的熱水供應系統，熱媒為蒸氣或高溫軟化熱水，它有換熱量大、熱煤溫降大、換熱效果好、散熱損失小、節能、冷水區小、容積利用率高、水頭損失低，供水安全穩定，方便清垢，維修方便等優點。



二、容積式換熱器換熱型式

1.汽-水換熱：熱媒為蒸汽；

2.水-水換熱：熱媒為高溫水。



三、容積式換熱器分類

     容積式換熱器按傳熱方式的不同可分為混合式容積式換熱器、蓄熱式容積式換熱器和間壁式容積式換熱器三類。



四、容積式換熱器材料

殼體材質：碳鋼、不銹鋼、復合板，

換熱器材質：碳鋼、（304或316L）不銹鋼。



五、產品說明：



1.自動控溫節能型容積式熱交換器，它充分利用蒸汽能源，高效、節能是一種新型熱水器。普通熱交換器一般需要配置水水熱交換器來降低蒸汽凝結水溫度以便回用。而節能型熱交換器凝結出水溫度在75℃左右，可直接回鍋爐房重復使用。這樣減少了設備投資，節約熱交換器機房面積，從而降低基建造價：因此節能型容積式熱交換器深受廣大設計用戶單位歡迎。

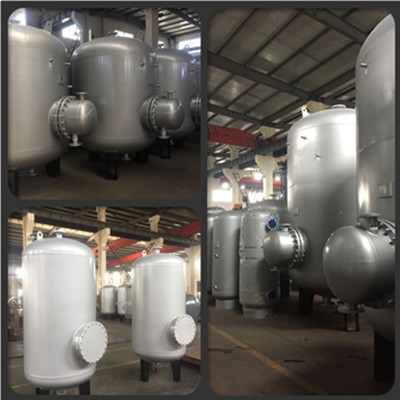

2.節能型容積式熱交換器工作原理詳圖示。有立式、臥式兩種類型。



3.本熱交換器適用于一般工業及民用建筑的熱水供應系統。熱媒為蒸汽，加熱排管工作壓力為＜0.6MPa,殼體工作壓力為0～1.6MPa，出口熱水溫度為65℃。



4.節能型容積式熱交換器，殼體材料有三種：碳素鋼Q235-A、B，不銹鋼IGr18Ni9Ti,碳素鋼內襯銅，U型管材料有，紫銅管T2及不銹鋼管ICr18Ni9Ti，可按需要加以選用。



5.臥式節能型式為鋼制鞍式支座。與國際S154、S165相同。立式為柱腳支座。



6.熱交換器必須設置安全裝置，下列三種安全裝置可選擇其中一種裝設于交換器上：



    (1)在交換器頂裝安全閥，安全閥壓力須與熱交換器的最高工作壓力相適應(向安全閥生產廠訂貨時需加以申明)。安全閥的安裝與使用應符合勞動人事部《壓力容器安全技術監督規程》的規定。



    (2)在交換器頂部裝設接通大氣的引出管(在有條件的場合)。



    (3)設膨脹水箱，與水加熱器相連，以放出膨脹水量。
