橋梁伸縮縫：指的是為滿足橋面變形的要求，通常在兩梁端之間、梁端與橋臺之間或橋梁的鉸接位置上設置伸縮縫。要求伸縮縫在平行、垂直于橋梁軸線的兩個方向，均能自由伸縮，牢固可靠，車輛行駛過時應平順、無突跳與噪聲；要能防止雨水和垃圾泥土滲入阻塞；安裝、檢查、養護、消除污物都要簡易方便。 在設置伸縮縫處，欄桿與橋面鋪裝都要斷開。

 橋梁伸縮縫的作用:在于調節由車輛荷載和橋梁建筑材料所引起的上部結構之間的位移和聯結。斜交橋的伸縮裝置一旦被破壞，將嚴重影響行車的速度、舒適性與安全，甚至造成行車安全事故。

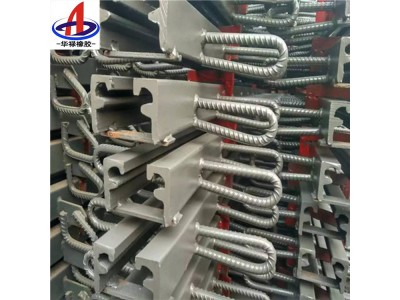

F60型橋梁伸縮裝置特點:建筑高度低，國產熱軋整體成型異型鋼材高度僅50mm，結構簡單，安裝方便，具有明顯的可靠性、舒適性和耐久性。既方便舊伸縮裝置更換，又可供新橋時選用。

 F60型橋梁伸縮縫結構特點是： 由邊梁、中梁、橫梁、位移控制系統、密封橡膠帶等構件組成的系列伸縮裝置。該伸縮裝置的承重結構和位移控制系統分開，二者受力時互不影響，分工明確，這樣既保證受力時安全，又能達到位移均勻，使所有中梁在一個位移控制箱內均支承在同一根垂直橫梁上的傳統作法，這樣對大位移量伸縮縫非常有利，減少了橫梁數量，使位移控制箱體積減小到較小范圍，節約了鋼材。該結構還克服了斜向支承式伸縮裝置要求加工和組裝精度相當高的苛刻條件，否則四連桿結構極易出現自鎖現象，影響伸縮自由和不易保證位移均勻的弊病。該產品各連接處均采用即能轉動又能滑動結構。所以，對彎、坡、斜、寬橋梁適應能力強，可滿足各種橋梁結構使用要求.



注意事項

 1、伸縮裝置因受運輸長度限制，可分段制造，現場拼接。存放在工地的伸縮裝置應平行放置，不得交叉堆放，以防變形。

 2、出廠時，連接卡具僅為運輸方便而設，縫隙并不是定位置。伸縮裝置安裝時，應在監理工程師的認可下方可進行。如設計文件上有規定，以橋梁設計文件所規定的為依據。

 3、伸縮裝置吊裝就位前，應將預留槽內的混凝土打毛，清掃干凈。安裝時伸縮裝置順橋向的寬度a值，應對稱放在伸縮縫的間隙上，并使其頂面標高與設計標高吻合后墊平，然后穿放衡向的聯接水平鋼筋，將伸縮裝置上的錨固鋼筋與梁上預埋鋼筋兩側焊牢（盡量增加焊接點與焊接長度，以延長伸縮裝置的使用壽命），放松卡具，使其自由伸縮，此時伸縮裝置已進入工作狀態。
