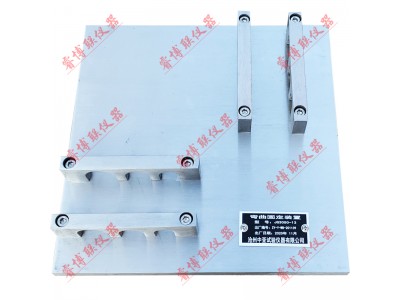

GBT43815-E2彎曲固定裝置 90度彎曲固定裝置 電工套管彎曲固定裝置

一、彎曲固定裝置特點及用途：

彎曲固定裝置用于外徑為16mm、20mm、25mm建筑用絕緣電工套管、剛性絕緣材料平導管，在不帶彎曲輔助件情況下，彎曲成90°角后進行折彎試驗。產品符合GB/T43815-2024《建筑用硬聚氯乙烯（PVC-U）絕緣電工套管及配件》、JG 3050《建筑用絕緣電工套管及配件》、GB20041.21《電纜管理用導管系統 剛性導管系統的特殊要求》等標準要求。

二、彎曲固定裝置技術參數：

1、彎折角度：90°

2、固定卡間距：50mm

3、實驗溫度：60°C±2°C

三、彎曲固定裝置試樣：

3.1實壁套管

取三根實壁套管試樣，其長度應符合表E.2的規定。

3.2波紋套管

取三根波紋套管試樣，其長度應至少為其外徑的12倍。

四、彎曲固定裝置使用方法：

4.1選擇與管件外徑匹配的實驗裝置；

4.2松開鎖緊螺絲，使移動塊能在直角支架上移動自如；

34.3松開螺母，講試樣裝入移動塊上的試樣支架內，并根據實驗要求選擇螺母擰緊于否；

4.4將試樣及實驗裝置放入溫度為60°C±2°C（-5型套管、-15型套管、-25型套管）或90°C±2°C（90型套管、90/-25型套管）的烘箱內24h之后取出，讓試樣直的部分于鉛垂線成45°角，用專用內徑量規觀察其通道的情況，并檢查其表面破損程度。
