GBT43815-D1實壁套管彎曲試驗機 電工套管彎曲試驗機 電工導管彎曲試驗機 塑料管彎曲試驗機

一、實壁套管彎曲試驗機前言：

　　套管彎曲試驗機適用于絕緣電工套管等材料的彎曲試驗，彎曲的總角度為180°，試驗后，觀察試樣有無裂痕。本試驗機能在一臺設備上測試標準規定的三種導管，不需要更換成形模及彎曲型輥。產品符合GB/T43815《建筑用硬聚氯乙烯（PVC-U）絕緣電工套管及配件》、JG 3050《建筑用絕緣電工套管及配件》、GB 20041.21《電纜管理用導管系統 剛性導管系統的特殊要求》等標準要求。

二、實壁套管彎曲試驗機技術參數：

1、試樣導管直徑：16、20、25mm

2、成形模槽底半徑：48、60、75mm

3、彎曲型輥中心軌跡半徑：84、105、131.25mm

4、成形模及彎曲型輥槽半徑：8.1、10.1、12.6mm

5、彎曲型輥槽底直徑：24、30、37.5mm

6、試樣彎曲總角度：180°

7、外形尺寸：350×320×850mm（長×寬×高）

8、重   量 ：37kg

三、實壁套管彎曲試驗機結構說明：

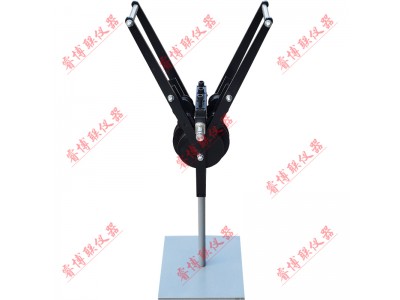

　　本試驗機由底座、支架、成型模、彎曲型輥、夾緊裝置等組成。

四、實壁套管彎曲試驗機操作：

1、將試驗機放置平穩，表面擦拭干凈。

2、試驗前，先將彎曲輔助件插入每個試樣中，彎曲輔助件可以是由無毛刺的，直徑為1-2mm的鋼絲所繞成的密圈彈簧（彈簧的外徑比所規定的導管Z小內徑小0.7-1mm）。或采用生產廠所推薦的彎曲輔助件。

3、將試驗機兩邊的手柄抬起，根據不同直徑的試樣，選擇相應的成形模（輪），將試樣插入成形模和彎曲型輥（輪）之間，轉動夾緊手柄，用夾緊裝置輕輕夾在成形模的槽中。

4、將試樣兩邊的手柄緩緩壓下，使試樣彎曲的總角度約為180°，以至在放開型輥時，試樣所彎曲到90°角，在90°角這一位置上，應在不損壞試樣及彎曲輔助件的情況下。

5、試驗后，觀察試樣有無裂痕。

6、如試樣不易取出，可撥出定位銷，將夾緊裝置轉動一定角度后，取出試樣。

7、試驗結束后，將試驗機擦拭干凈，放在干燥處保存。
