產品描述：

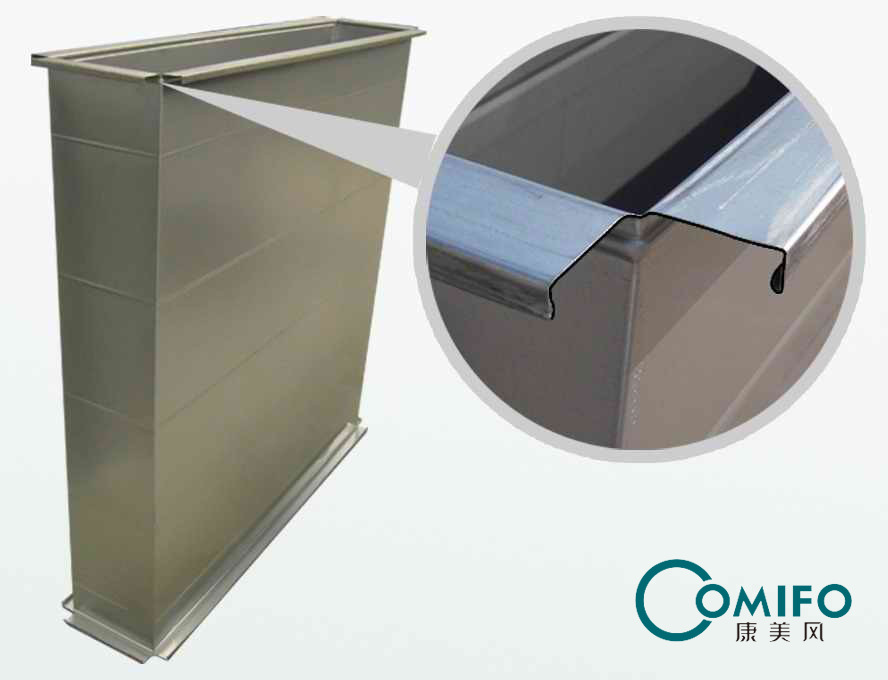

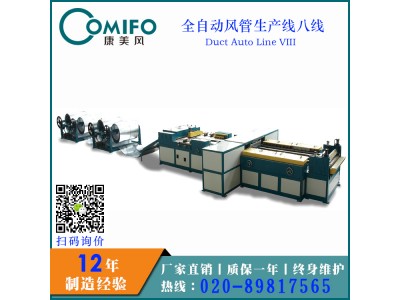

全自動風管生產八線由四個料架，調平壓筋，沖加強孔，沖方口沖尖角，雙聯C/S骨成型，折邊，剪切，專利型升降轆骨機 (可實現剪切，聯合角成型，直角骨成型三位一體)，送料平臺(可選)，雙聯TDF法蘭成型機，TDF液壓折邊機組成。采用全電腦PLC控制，觸摸屏操作，可根據操作要求設置任意尺寸進行下料，該生產線最大加工速度為18米/分，精度為：長度誤差±0.5mm，對角線誤差為±0.5mm， 標準開料架承重5噸，可根據客戶要求配套。可生產出C/S骨風管或”L” ”口”型帶咬口、TDF共板法蘭、折邊的風管。
全自動風管生產線占地面積小，直線型加工，一機多用，生產效率高，是廣州康美風目前功能最全的生產線。
產品參數：
| 型號 | 最大料寬 | 料厚范圍 | 速度 | 剪切誤差 | 對角線誤差 |
| CAL8-1.2x1300 | 1300mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
| CAL8-1.2x1600 | 1600mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
基本配置:
1.電動送料架兩個
2.調平壓筋裝置一套
3.沖支撐孔裝置一套
4.液壓沖方口剪角四套連模具
5.雙聯C骨成型裝置一套
6.液壓剪切折彎裝置一套
7. 升降式聯合角轆骨機一套
8.雙聯TDF共板法蘭成型機一套
9.液壓TDF共板法蘭折邊機一套
10. 控制系統及觸摸屏操作面板一套

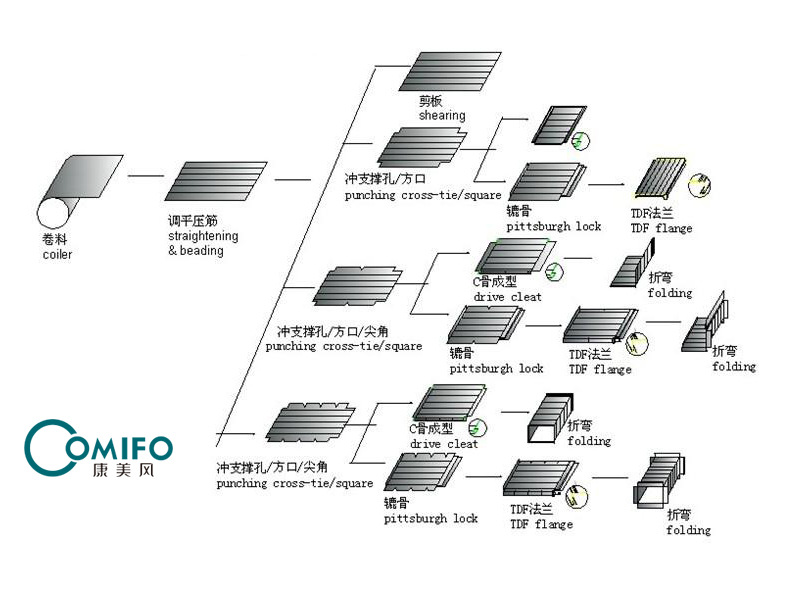

工作原理：卷料-調平-壓筋-沖加強孔-沖方口-沖尖角-雙聯C/S骨成型-折邊-剪切-升降轆骨機-雙聯TDF法蘭成型-折邊
工作示意圖：
|
|
|
|
|
|
|
|
