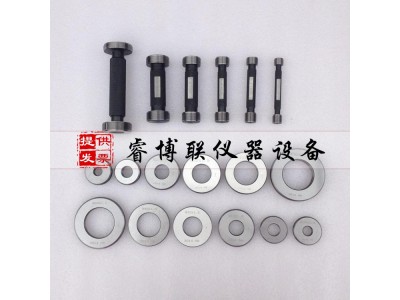

GBT17194-1997金屬導管量規 金屬管量規 剛xing金屬導管最小外徑量規 非剛xing金屬導管最小外徑量規 電工套管量規 PVC平導管量規

一、產品標準依據

滄州中亞試驗儀器有限公司生產的金屬導管量規符合《GB20041電氣安裝用導管系統通用要求》、《GBT 17194-1997 電氣導管 電氣安裝用導管的外徑和導管與配件的螺紋》。

二、金屬導管量規選擇方法：

1、測量導管z大外徑：GBT17194-2導管z大外徑的環規

2、測量導管z小外徑：GBT17194-3a/3b（剛xing/非剛xing）

3、測量導管外螺紋：GBT17194-4外螺紋通(T)/止(Z)環規

4、測量導管內螺紋：GBT17194-5內螺紋通(T)/止(Z)塞規

三、金屬導管量規技術參數：

1、GBT17194-2導管z大外徑的環規：6、8、10、12、16、20、25、32、40、50、63、75，共12件

2、GBT17194-3a剛xing金屬導管z小外徑量規：6、8、10、12、16、20、25、32、40、50、63、75，共12件

3、GBT17194-3b非剛xing金屬導管z小外徑量規：6、8、10、12、16、20、25、32、40、50、63、75，共12件

4、GBT17194-4外螺紋通(T)/止(Z)環規：6、8、10、12、16、20、25、32、40、50、63、75，共12付

5、GBT17194-5內螺紋通(T)/止(Z)塞規：6、8、10、12、16、20、25、32、40、50、63、75，共12付
