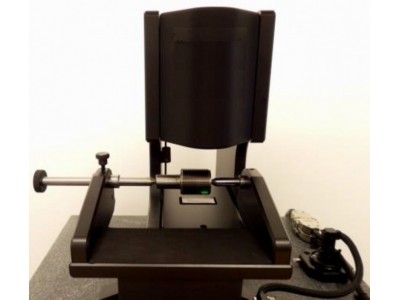

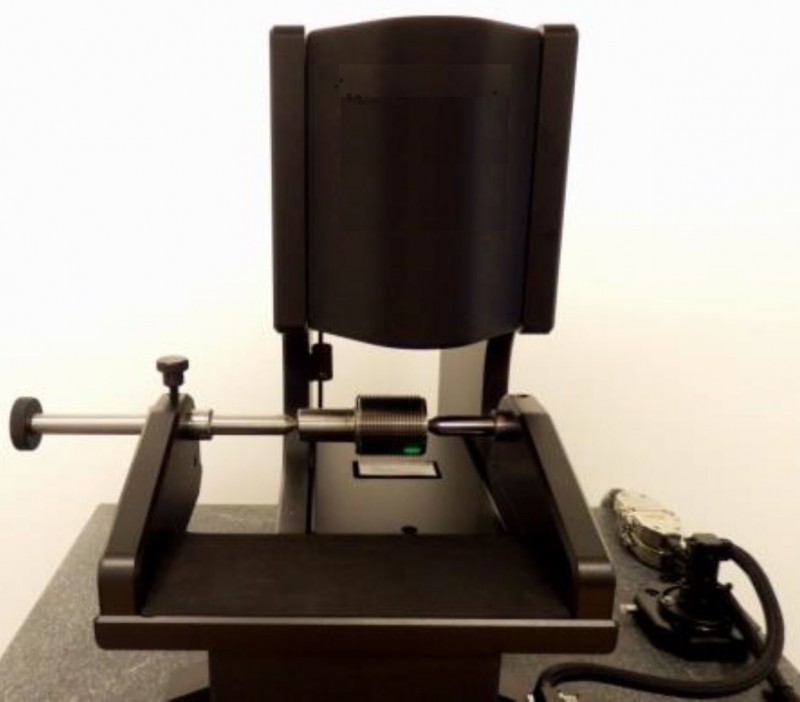

與千分尺或光學比較儀不同，本系統能夠測量和記錄螺紋量具和螺紋產品的各種螺紋特性。在一個兩分鐘的周期內，本系統將自動測量并記錄符合標準測量要求的完整幾何圖形集。
測試參數：
大徑(全形和截形)
小徑
中徑
螺距
導程
牙型角
引入線
引出線
產品特點：
螺紋量具或螺紋產品的校準和檢驗方法
使用簡單，無需人員操作
每個量具或產品在不到兩分鐘內完成多達12個螺紋特性的測量和報告周期
在測量周期結束時產生的NIST可追溯認證
對螺紋尺寸和螺紋形式的即時反饋有助于對整體產品質量和過程控制能力的改進進行分析
系統的測量分辨率和能力遠遠超過行業標準
符合或超過FED-STD H-28第20條、ASME B1.1、B1.2、B1.3、英制、公制、SAE AS8879C(第1類和第2類)、軍事和標準、FAA和ISO規范的檢驗或校準要求
|
性能規格 |
|
|
可測量形式 |
UNC,UNF,UNEF,UNJ,UNS-英制或公制同等量，計劃的其他線程類型 |
|
尺寸 |
0.0600英寸到4英寸直徑或公制等量 |
|
物品 |
外螺紋產品或量規（通/不通工作插頭和固定插頭） |
|
標準 |
ANSI/ASME SAE B1.2表10和11，公制B1.16M表11、12和13 |
|
螺牙范圍 |
10 TPI或更大 |
|
GR&R |
±25微英寸(99%) （在3625模型上執行） |
|
重復性 |
±15微英寸(99%)（在3625模型上執行） |
|
單進程周期 |
2分鐘以內 |
|
系統規格 |
|
|
系統配置 |
獨立系統；外部鍵盤、鼠標和液晶顯示器 |
|
電源 |
120V交流電 |
|
校準周期 |
每年或每次系統移機 |
